ESTUDIO GEOTÉCNICO. GUÍA RÁPIDA EN 4 ETAPAS

«EL VIAJE DESDE EL PROYECTO BÁSICO HASTA EL PROYECTO DE EJECUCIÓN»

Guía rápida para usuarios domésticos y profesionales (promotores, constructores, técnicos) con lo puntos críticos principales de un Estudio Geotécnico en Edificación.

La guía está enfocada para construcciones de Edificación y tomando como normativa de referencia el Codigo Técnico de la Edificación de 2006 (CTE); con algunos matices, puede ser válido para otro tipo de actuaciones.

Para entender mejor el contexto de un ESTUDIO GEOTÉCNICO, lo podríamos situar en la siguiente secuencia dentro de un Proyecto de Construcción.

1. DOCUMENTACIÓN TOPOGRÁFICA “Forma del Terreno”
2. PROYECTO BÁSICO “Forma del Edificio”
3. ESTUDIO GEOTÉCNICO “Composición Interna del Terreno”
4. PROYECTO DE EJECUCIÓN “Composición Interna del Edificio”

La 4 ETAPAS que establecemos para un ESTUDIO GEOTÉCNICO son las siguientes:

ETAPA 1. PETICIÓN – OFERTA

En esta etapa se define el alcance del Estudio Geotécnico. Este alcance lo puede proponer el cliente con ayuda del proyectista o asesor experto o bien lo puede proponer la empresa ofertante.

Los principales datos que necesitaremos para el diseño de los ensayos a realizar serán los 2 siguientes:

• Dirección completa. Con el conocimiento de la zona se establecen las condiciones geotécnicas esperables en la zona. En el CTE se establecen 3 tipo de Terreno:
  • • T1. Condiciones Favorables
    • T2. Condiciones Intermedias
    • T3. Condiciones Desfavorables
• Características de la Edificación. Huella y número de plantas. En el CTE se establecen 5 Tipos de Edificios: C0-C1-C2-C3-C4. Siendo C0 los edificios más sencillos (menos de 4 plantas y menos de 300 m2 de superficie construida) y C4 los edificios más complejos por singularidad o número de plantas.

El CTE establece unas pautas mínimas y criterios recomendable de ensayos. No obstante, dentro del CTE, caben múltiples propuestas válidas para un mismo Estudio Geotécnico dado. A mayor complejidad y entidad de la construcción, mayor será la variabilidad de las propuestas posibles y más importante será disponer de información de calidad sobre la parcela y el proyecto.

Tabla de CTE. Criterios Reconocimiento según Terreno/Construcción

ETAPA 2. ENSAYOS DE CAMPO

Esta etapa concentra los mayores recursos económicos y también los principales retos organizativos de un Estudio Geotécnico.

Principales consideraciones a tener en cuenta:

• Accesibilidad a la parcela. Dependiendo del tipo de ensayos, será necesario un paso libre mínimo para maquinaría de entre 1 m. y 2 m.
• Limpieza de parcela. Al menos en las zona de trabajo, la parcela deberá estar libre de obstáculos y vegetación. Malas hierbas de bajo porte, altura menor a 0.5 m, son admisibles.
• Parcelas con fuerte desnivel. En estas parcelas habra que preparar zonas de trabajo planas (mínimo 2 x 3 m) y caminos de acceso con pendiente menor del 20% (similar a rampa de garajes en sótano).
• Medios Auxiliares – Agua. Habitualmente, y para perforaciones de mas de 12 m. o perforación en roca/grava será necesario suministro de agua para refrigeración y ayuda a la perforación.
• Identificación de instalaciones subterraneas. De especial importancia en zonas públicas o parcelas con servidumbres de paso de instalaciones.
• Trabajos en el interior de construcciones. Además del paso libre anterior, habrá que tener en cuenta una altura libre en las zona de trabajo de entre 3 y 5 m., según el tipo de ensayos.

Cuando no es posible habilitar acceso para la maquinaría, habrá que recurrir a soluciones alternativas mediante ensayos y catas manuales. Estas soluciones alternativa no siempre serán definitivas, siendo necesarios trabajos complementarios posteriores en fase de obra o tras demolición.

                                                                                           Detalle. Maquinaria de Sondeos Geotécnicos en operación

ETAPA 3. ENSAYOS DE LABORATORIO

Los Ensayos de Laboratorio completan los Ensayos realizado en Campo.

Esta etapa del Estudio Geotécnico es igualmente importante, especialmente para determinar algunos parámetros del terreno como:

• Expansividad
• Agresividad del Terreno/Agua

que solo los podremos determinar con la realización de los Ensayos de Laboratorio.

Según las necesidades del Estudio Geotécnico, podríamos dividir los Ensayos de Laboratorio en 2 Grupos.

• Ensayos para Edificación. Identificación y características mecánicas para cimientos y contenciones.
• Ensayos para Obra Civil. Determinación de propiedades para uso en estructuras de tierra. Principalmente clasificación según pliego de carreteras – PG3.

Hay otros múltiples Ensayos de Laboratorio que se puede realizar para obtener información complementaria, como son:

• Identificación química de agua para determinar origen (masa de agua subterráneas naturales, penetración de masas marinas, aportes anómalos con origen humano/perdidas de redes de saneamiento/abastecimiento)
• Identificación de contaminantes.
• Caracterización del suelo para cultivo.

ETAPA 4. TRABAJOS DE GABINETE

Etapa final de redacción del Estudio Geotécnico, que recopilará:

• Documentación aportada por el cliente*:

1. 1. Documentación Topográfica
   2. Proyecto Básico

• Ensayos de Campo
• Ensayos de Laboratorio

A partir de esta información se desarrolla el Estudio Geotécnico, con el contenido establecido en CTE, entre otros:

• Definición de niveles geotécnicos
• Cota de Cimentación
• Parámetros Geotécnicos para contenciones
• Tensión Admisible
• Identificación de Riesgos Geotécnicos

*A mayor calidad y cantidad de información aportada por el cliente, mayor será la calidad y personalización del Estudio Geotécnico, permitiendo también una mayor especificación en la representación gráfica del terreno y su integración con la cimentación y edificio. Esta información será de gran ayuda para el proyectista y demas profesionales implicados en el proyecto y construcción.

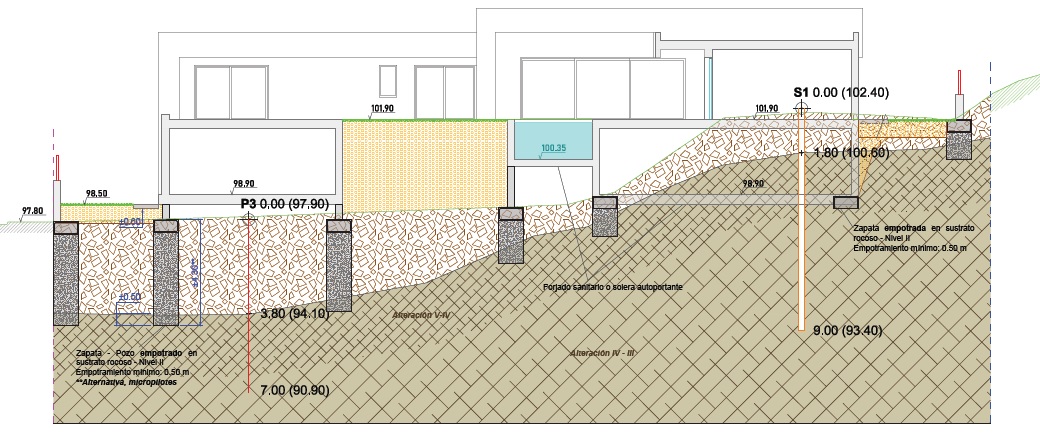

                                                                                           Detalle. Ejemplo de contenido Gráfico de Estudio Geotecnico

Hasta aquí completaríamos el recorrido que nos lleva del Proyecto Básico hasta el Proyecto de Ejecución.

Posteriormente, y no menos importante, ya en fase de obra y tal como establece también el CTE en necesario corroborar la correspondencia de la excavación con lo indicado en el Estudio Geotécnico. Un buen Estudio Geotécnico definirá con baja incertidumbre las condiciones geotécnicas del terreno y no será solo una estimación aproximada de la mismas.

         Detalle. Ejemplo de Excavación de Cimientos
